DDS는 기본적으로 보안이 적용되어 있지는 않습니다. 대신, 아래와 같이 5가지의 보안 기능이 표준 정의에 포함되어 있습니다. 사용자는 이들을 Plugin 형태로 추가하여 사용하게 되며, 주로 Vendor단에서 패치 형태로 제공합니다.

Authentication: 같은 네트워크를 사용하고, 특정 domain내에 존재하는 participant 사이의 신원을 검사합니다. (x.509 인증서와 특정 Public Key Infrastructure - PKI를 사용합니다. )
Access control: participant의 동작, 혹은 리소스를 제한합니다. (apparmor나 cgroup이 아니라 특정 participant를 특정 DDS 도메인으로 제한하거나, participant가 특정 DDS 항목을 읽거나 쓸 수 있도록 하는 형태입니다.)
Cryptography: encryption/decryption/signing/hashing/digital signatures와 같은 암호화 관련 작업을 담당합니다. (Authentication과 Access control plugin에서 모두 이 기능을 사용하게 되고, DDS의 Topic Message를 암호화합니다.)
Logging: DDS의 보안 관련 이벤트를 로깅합니다.
Data tagging: data에 추가 label을 달수 있습니다. 이를 통해 데이터의 보안 측면 분류를 할 수 있으며, 더욱 개선된 access control이 가능합니다.

아래 2종류는 필수 표준이 아니기 때문에 대부분의 Vendor들은 제공하고 있지 않습니다.

ROS 2 Security Working Group (SWG)은 DDS와 ROS 2의 보안과 관련된 오픈 그룹입니다. 해당 그룹에서는 DDS의 보안 취약점을 분석하였는데요, 그 결과 총 13종류의 보안 취약점을 발견하였습니다.

이러한 13가지 취약성은 CVE(Common Vulnerabilities and Exposure)로 등록되었고, 이 중 7개는 CVSS(Common Vulnerability Scoring System) v3를 기준으로 ‘High’ 등급을 판정받았으며, 나머지 5개 또한 ‘Medium’ 등급을 판정받았습니다.
이러한 분석 결과로 US Cybersecurity and Infrastructure Security Agency (CISA)는 DDS 시스템에 보안 권고 경고 ICS Advisory (ICSA-21-315-02)를 내렸고, 그 결과 각 DDS 벤더들은 현재 보안에 계속해서 신경쓰고 있는 상황입니다.

=> 해당 13종의 보안 취약점에 대해서 간단히 리뷰를 해보겠습니다.

Network-based vulnerabilities

Network Layer에서 고의적인 RTPS packet 전송을 통해 DoS 공격이 가능한 점
불충분한 IP Check (기본 Domain Multicast IP 등) 관련 DDS 표준 - CVE-2021-38425, CVE-2021-38429, CVE-2021-38487, CVE-2021-43547 관련 위험 코드 - Common Weakness CWE-406

Configuration-based vulnerabilities

DDS의 셋업 파일은 XML, JSON, YAML과 같은 보편적인 형태를 사용하므로 위험하다고 판단
ex1) DDS 시스템 중 보안이 취약한 XML 라이브러리를 파고들어 액세스 권한을 탈취할 수 있음
ex2) 특정 XML Pasrse 내 부적절한 값을 전달하여 buffer overflow를 발생시킬 수 있음

⇒ 이러한 이유로 현재 대부분의 DDS Vendor들은 보안 Patch를 배포한 상황입니다.

Fast DDS	https://github.com/eProsima/Fast-DDS
Open DDS	https://opendds.org/
rti DDS	https://www.rti.com/products/dds-standard

아래 첨부 파일에는 Ubuntu를 관리하는 Canonical 재단에서 배포한 ROS 사용자를 위한 보안 강화 전략들이 담겨 있습니다. 라즈베리파이와 TurtleBot 로봇을 통해 각종 보안 테스트를 한 결과로 얻게 된 인사이트가 담겨 있습니다.

Disabling USB
Remove default users such as “ubuntu”
SSH hardening
Disabling Internet Protocol v6
Unattended upgrades

Example Packages

Securing ROS_WhitePapaer_10.03.20.pdf (325 )

SROS2

ROS 1의 sros와 마찬가지로 sros2는 ROS 2의 보안을 위한 도구들의 집합입니다.

CA 인증서 자동 생성, x.509에 기반한 keypair 생성
keypairs, governance and permissions files등이 담기는 keystore 생성
DDS traffic을 암호화하는 governance file 제공

SROS2 공식 레퍼런스에서 제공하는 기본 예시들을 함께 실행해보고, 패킷 분석도 진행해보겠습니다.

sros2 setup

sudo apt update && sudo apt install libssl-dev
sudo apt install ros-foxy-demo-nodes-cpp -y
sudo apt install ros-foxy-demo-nodes-py -y

mkdir ~/sros2_demo
cd ~/sros2_demo

각종 인증 관련 파일들이 위치하게 될 keystore를 생성합니다.

$ ros2 security create_keystore demo_keystore
creating keystore: demo_keystore
creating new CA key/cert pair
creating governance file: demo_keystore/enclaves/governance.xml
creating signed governance file: demo_keystore/enclaves/governance.p7s
all done! enjoy your keystore in demo_keystore
cheers!

생성된 keystore 폴더는 다음과 같은 폴더 형태를 취하고 있습니다.

├── enclaves
│   ├── governance.p7s
│   └── governance.xml
├── private
│   ├── ca.key.pem
│   ├── identity_ca.key.pem -> ca.key.pem
│   └── permissions_ca.key.pem -> ca.key.pem
└── public
    ├── ca.cert.pem
    ├── identity_ca.cert.pem -> ca.cert.pem
    └── permissions_ca.cert.pem -> ca.cert.pem

아래 예시와 같이 각종 인증키가 생성되는 것을 확인 가능합니다.

ca.key.pem

Authentication Example

첫번째 예시에서는 인증 keypair를 가진 topic publisher와 subscriber를 생성해보려 합니다. 더불어 wireshark를 통해 암호화된 topic message도 확인해보겠습니다.

sros2 키워드를 사용하여 두 세트의 인증서를 생성합니다.

ros2 security create_key demo_keystore /talker_listener/talker
ros2 security create_key demo_keystore /talker_listener/listener

keystore 폴더 내부에 인증서와 permission이라는 config 파일이 추가되었습니다.

├── enclaves
│   ├── governance.p7s
│   ├── governance.xml
│   └── talker_listener
│       ├── listener
│       │   ├── cert.pem
│       │   ├── governance.p7s -> ../../governance.p7s
│       │   ├── identity_ca.cert.pem -> ../../../public/identity_ca.cert.pem
│       │   ├── key.pem
│       │   ├── permissions_ca.cert.pem -> ../../../public/permissions_ca.cert.pem
│       │   ├── permissions.p7s
│       │   └── permissions.xml
│       └── talker
│           ├── cert.pem
│           ├── governance.p7s -> ../../governance.p7s
│           ├── identity_ca.cert.pem -> ../../../public/identity_ca.cert.pem
│           ├── key.pem
│           ├── permissions_ca.cert.pem -> ../../../public/permissions_ca.cert.pem
│           ├── permissions.p7s
│           └── permissions.xml
├── private
│   ├── ca.key.pem
│   ├── identity_ca.key.pem -> ca.key.pem
│   └── permissions_ca.key.pem -> ca.key.pem
└── public
    ├── ca.cert.pem
    ├── identity_ca.cert.pem -> ca.cert.pem
    └── permissions_ca.cert.pem -> ca.cert.pem

예제를 실행하기 전, 일반적인 Topic 통신 시 String data가 패킷에 노출되는 모습을 살펴보겠습니다. wireshark를 실행시킨 뒤, 커멘드 라인을 실행시키고 패킷을 수집합니다.

# Terminal 1
ros2 run demo_nodes_cpp talker
# Terminal 2
ros2 run demo_nodes_cpp listener

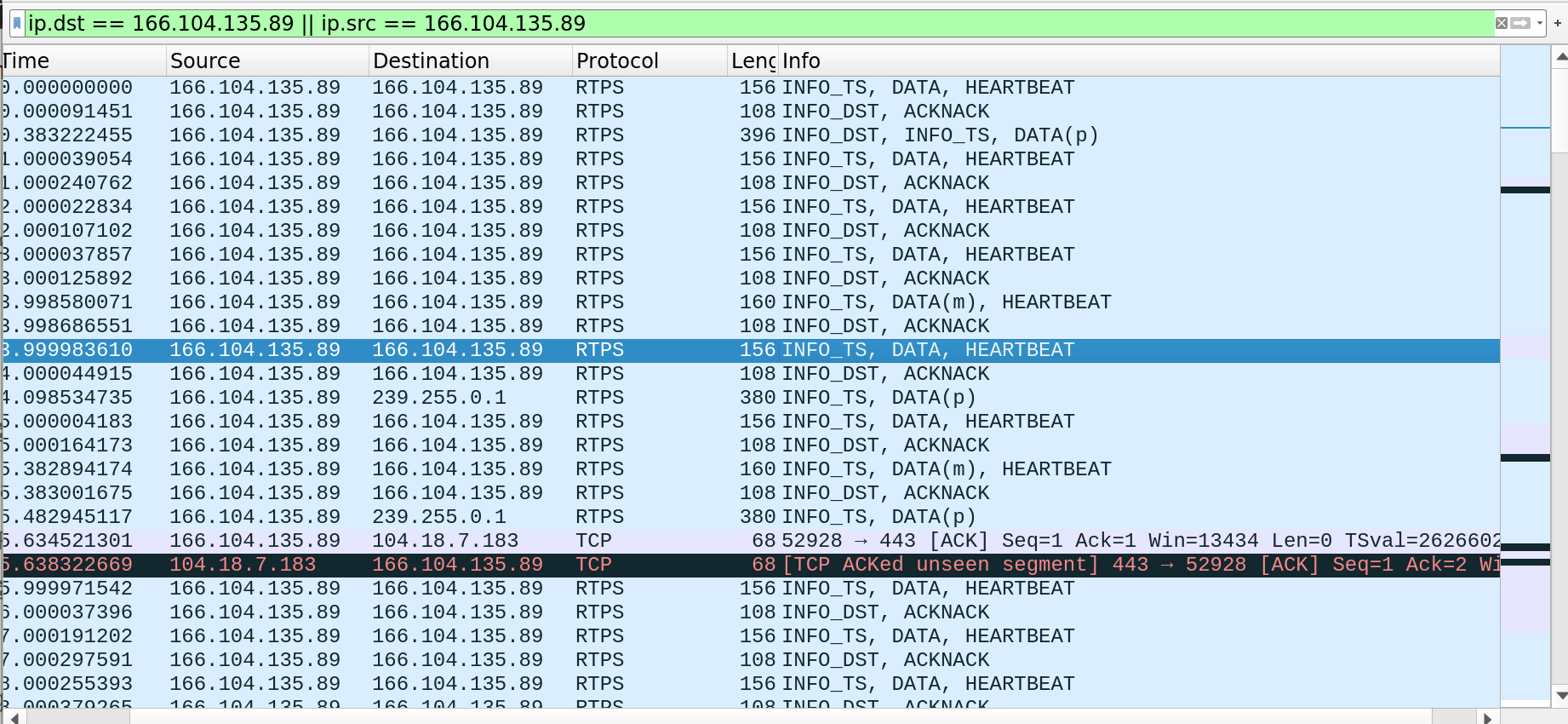

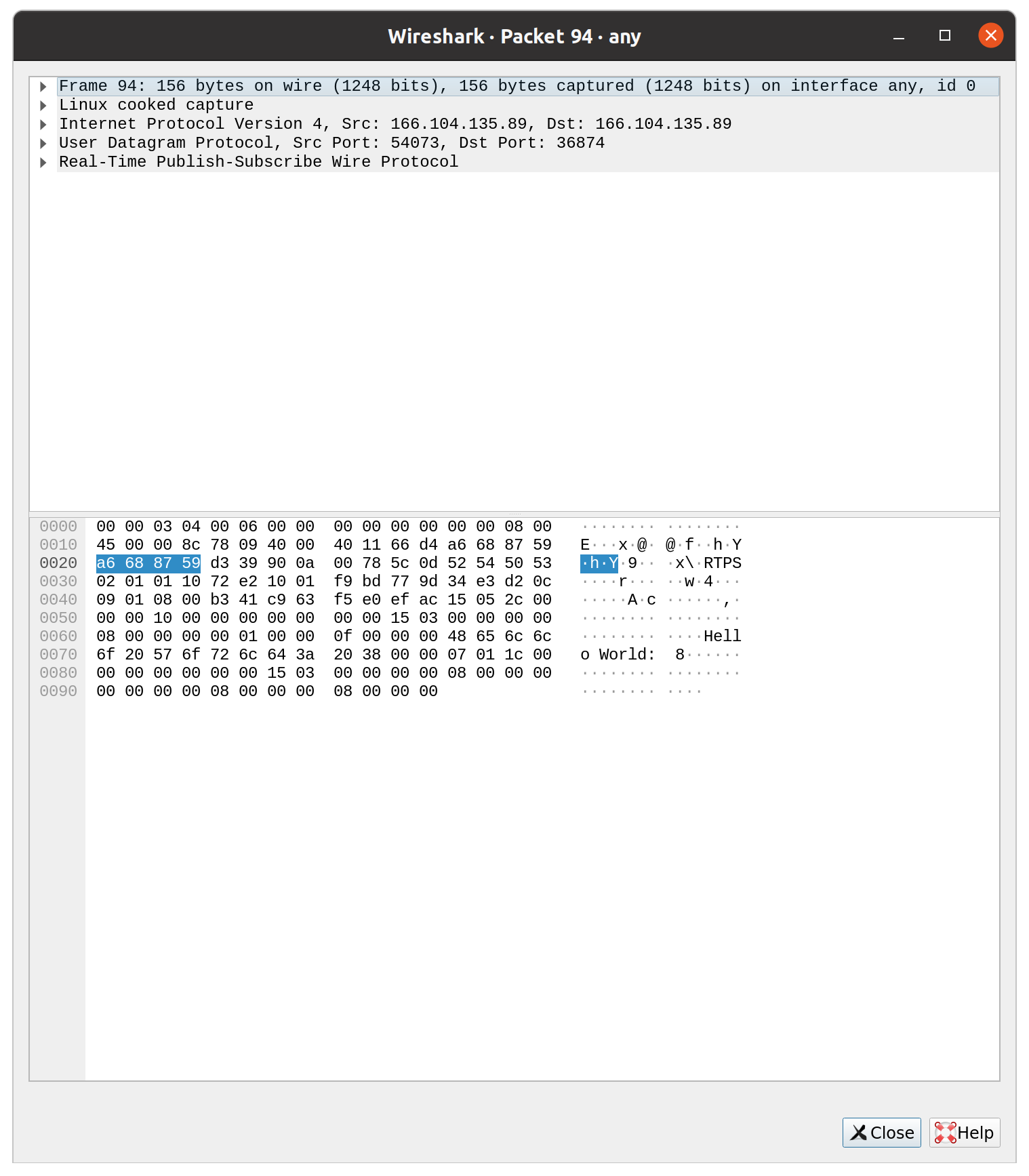

⇒ RTPS Heartbeat 패킷을 살펴보면, Hello World 라는 데이터가 고스란히 노출되어 있는 모습을 확인 가능합니다.

이제 보안 옵션을 적용해보겠으며, sros2에서는 다양한 환경 변수를 통해 보완 관련 옵션을 변경할 수 있도록 하고 있습니다. security를 enable 시켜보겠습니다.

export ROS_SECURITY_KEYSTORE=~/sros2_demo/demo_keystore
export ROS_SECURITY_ENABLE=true
export ROS_SECURITY_STRATEGY=Enforce

다음으로, 사용한 RMW DDS를 변경해줍니다. 안타깝게도 CycloneDDS의 Debian Package는 보안 plugin을 제공하지 않기 때문에 보안 옵션 적용 시 아래와 같은 에러가 발생합니다. (소스 코드 빌드를 하면 해결됩니다.)

$ ros2 run demo_nodes_cpp talker --ros-args --enclave /talker_listener/talker
[INFO] [1674150011.742615669] [rcl]: Found security directory: /home/kimsooyoung/sros2_demo/demo_keystore/enclaves/talker_listener/talker
1674150011.756184 [19]     talker: Could not load Authentication library: dds_security_auth: cannot open shared object file: No such file or directory
1674150011.756216 [19]     talker: Could not load Authentication plugin.
1674150011.756221 [19]     talker: Could not load security
[ERROR] [1674150011.757250268] [rmw_cyclonedds_cpp]: rmw_create_node: failed to create DDS participant

>>> [rcutils|error_handling.c:108] rcutils_set_error_state()
This error state is being overwritten:
...

따라서, 이번 예시를 위해 Fast DDS로 RMW를 변경하겠습니다.

export RMW_IMPLEMENTATION=rmw_fastrtps_cpp

서로 다른 Vendor 끼리는 보안 plugin이 호환되지 않습니다. (보안은 표준이 아닙니다.)

rmw_connextdds ( rit DDS )는 유료 사용 시 보안 옵션을 사용 가능하며 30일 무료판을 사용하셔도 됩니다. ⇒ https://www.rti.com/free-trial

이제 pub-sub 예시를 실행해보겠습니다.

# Terminal 1
$ cd ~/sros2_demo/
$ export RMW_IMPLEMENTATION=rmw_fastrtps_cpp
$ ros2 run demo_nodes_cpp talker --ros-args --enclave /talker_listener/talker
[INFO] [1674150302.868609218] [rcl]: Found security directory: /home/kimsooyoung/sros2_demo/demo_keystore/enclaves/talker_listener/talker
[INFO] [1674150303.901477001] [talker]: Publishing: 'Hello World: 1'
[INFO] [1674150304.901496377] [talker]: Publishing: 'Hello World: 2'

# Terminal 2
$ cd ~/sros2_demo/
$ export RMW_IMPLEMENTATION=rmw_fastrtps_cpp
$ ros2 run demo_nodes_cpp listener
???
$ ros2 run demo_nodes_cpp listener --ros-args --enclave /talker_listener/listener

보안 옵션을 적용하지 않았기 때문에 Publisher가 동작하지 않습니다.

현 상황에서 다시금 wireshark를 실행하여 패킷을 수집해보겠습니다.

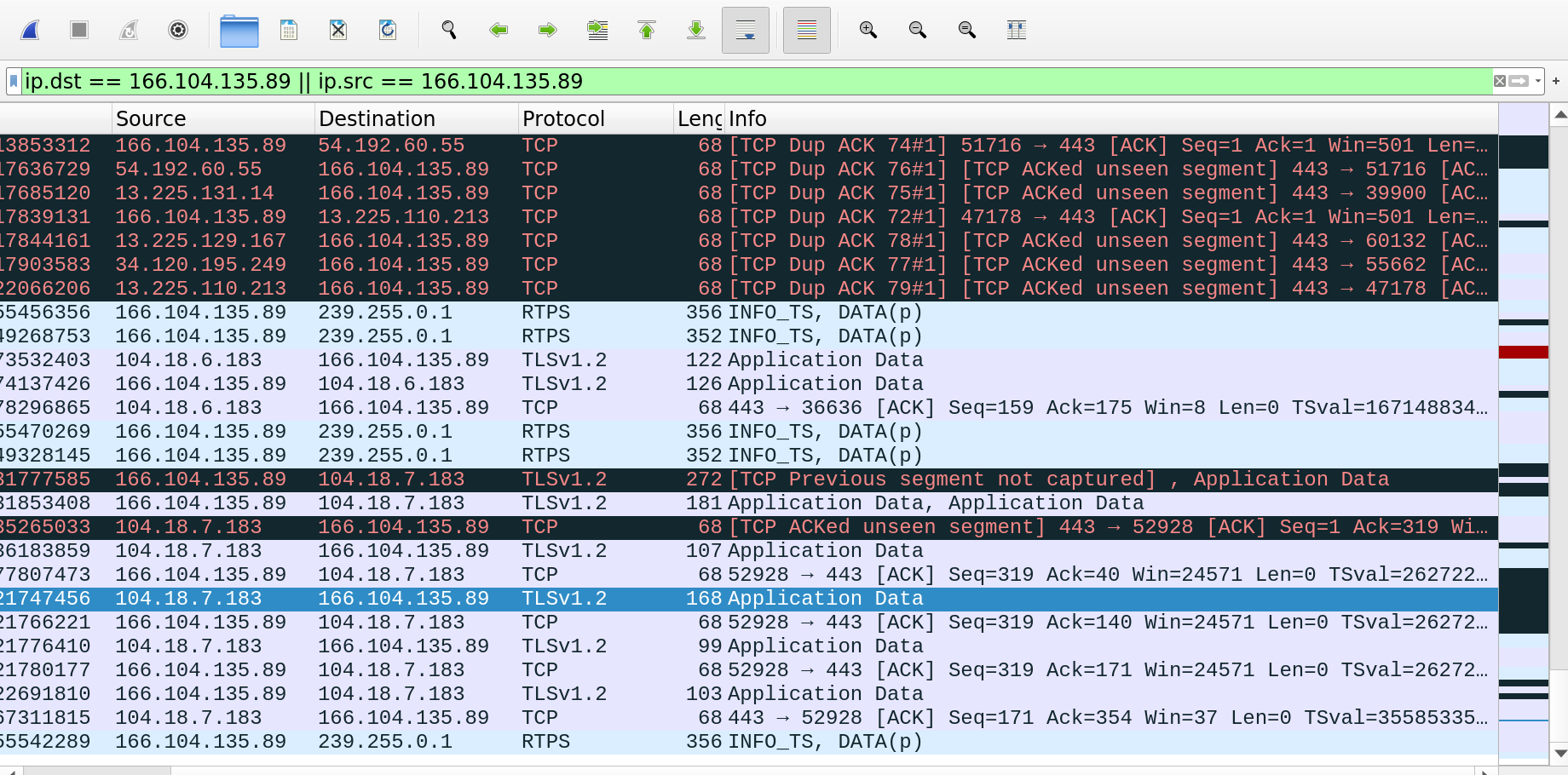

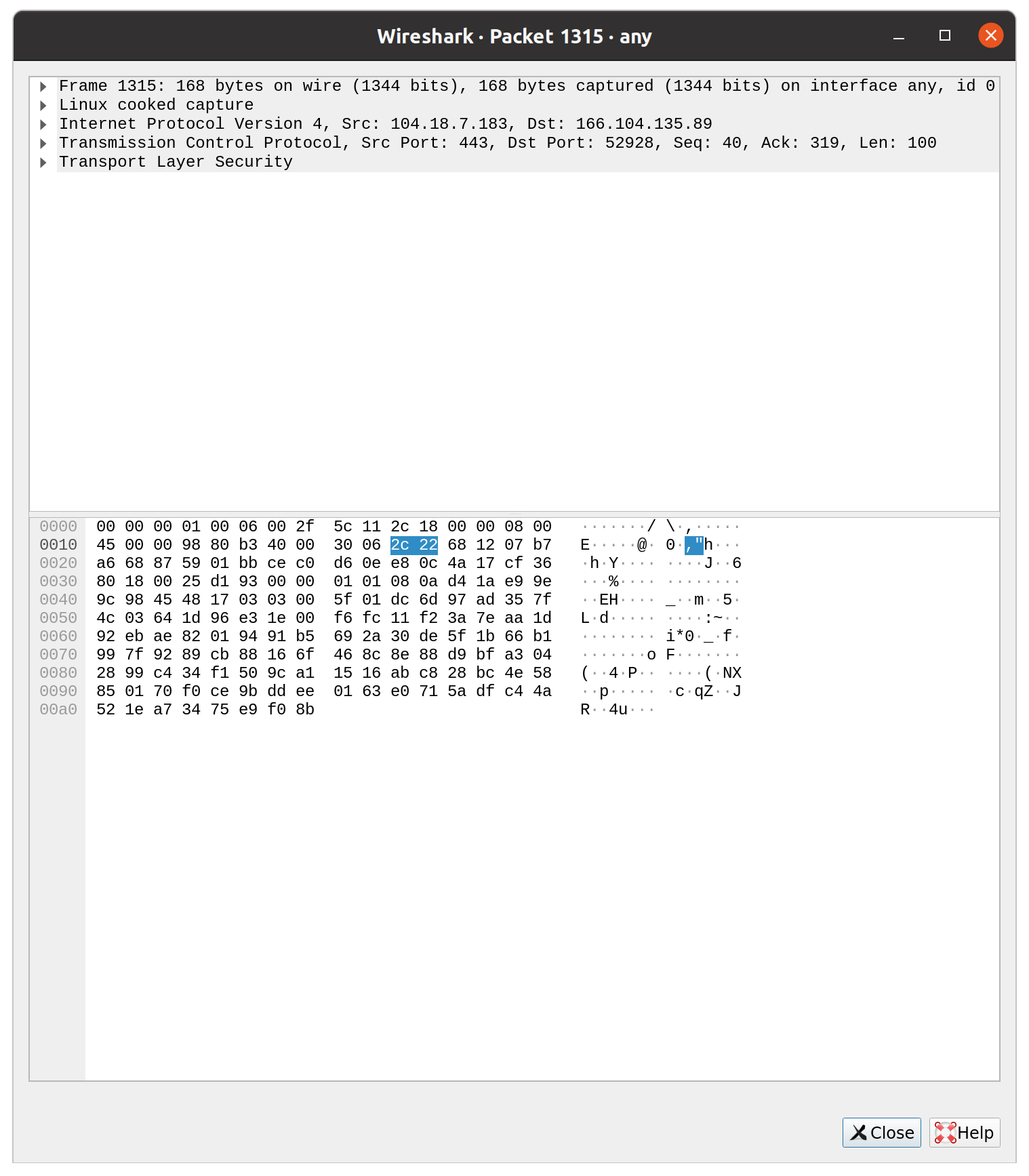

사진과 같이 이제는 RTPS가 아닌, TLSv1.2 프로토콜을 사용하여 데이터가 오가게 됩니다. 해당 패킷을 열어보면 아래와 같이 암호화가 되어있습니다.

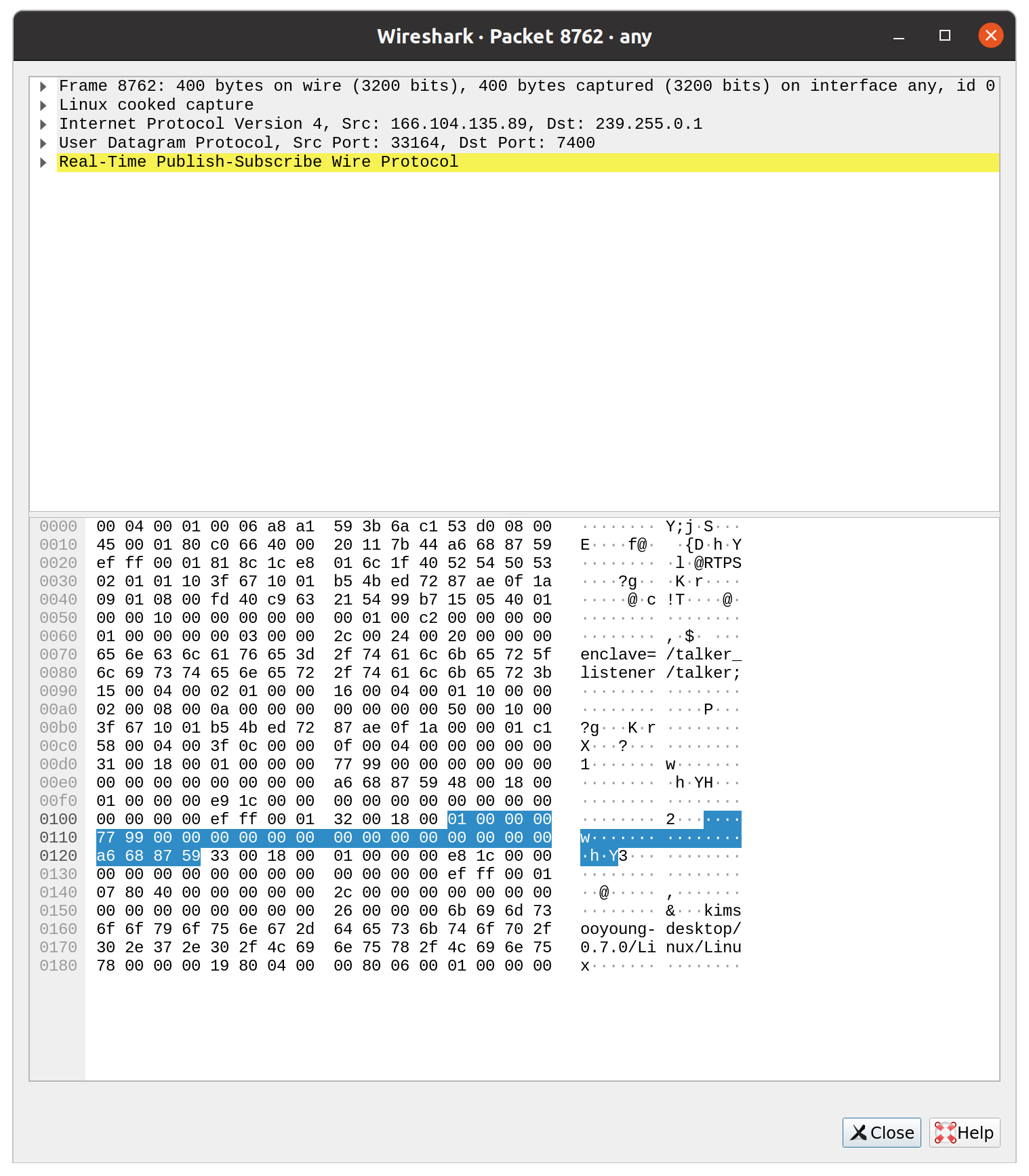

더불어, RTPS 프로토콜 패킷을 살펴보면, enclave 옵션이 적용된 것도 확인 가능합니다.

만약, 서로 다른 머신끼리 통신을 하고 싶다면, demo_keystore를 두 머신 모두 동일하게 소유하고 있어야 합니다. 옆자리에 다른 PC가 있다면 직접 실습해보세요

mkdir -p ~/sros2_demo/demo_keystore
scp -r talker USERNAME@oldschool.local:~/sros2_demo/demo_keystore

Access Control

시스템의 보안 수준을 높이기 위해 각 노드가 수행할 수 있는 작업을 제한하는 Access Control을 정의할 수 있습니다. 이번 예시에서는 특정 topic만 사용 가능하도록 profile을 지정해보겠습니다.

ROS 2에서 기본 제공하는 policy 예시를 복사합니다.

sudo apt update && sudo apt install subversion
cd ~/sros2_demo
svn checkout https://github.com/ros2/sros2/trunk/sros2/test/policies

clone한 policy를 바탕으로 node의 action을 제한하는 description을 생성합니다.

cd ~/sros2_demo
ros2 security create_permission demo_keystore /talker_listener/talker policies/sample.policy.xml
ros2 security create_permission demo_keystore /talker_listener/listener policies/sample.policy.xml

위 작업은 talker / listener의 cert.pem이 있어야 실행 가능합니다.

일전 예시를 다시 실행시켜보겠습니다. 얼핏 보기에는 달라진 점이 전혀 없어 보입니다.

# Terminal 1
ros2 run demo_nodes_cpp talker --ros-args -e /talker_listener/talker
# Terminal 2
ros2 run demo_nodes_py listener --ros-args -e /talker_listener/listener

하지만, argument를 통해 사용하는 topic을 다른 것으로 바꾸는 순간, not found in allow rule라는 명령어와 함께 Node가 생성되지 않습니다.

# Terminal 1
ros2 run demo_nodes_cpp talker --ros-args -e /talker_listener/talker
# Terminal 2
ros2 run demo_nodes_py listener --ros-args -r chatter:=not_chatter -e /talker_listener/listener
[INFO] [1674152415.259964110] [rcl]: Found security directory: /home/kimsooyoung/sros2_demo/demo_keystore/enclaves/talker_listener/listener
2023-01-20 03:20:15.303 [SECURITY Error] rt/not_chatter topic not found in allow rule. (/tmp/binarydeb/ros-foxy-fastrtps-2.1.2/src/cpp/security/accesscontrol/Permissions.cpp:1271) -> Function check_create_datareader
2023-01-20 03:20:15.303 [SECURITY Error] Error checking creation of local reader bb.dd.19.9c.75.22.60.e0.55.c1.c0.3a|0.0.11.4 (rt/not_chatter topic not found in allow rule. (/tmp/binarydeb/ros-foxy-fastrtps-2.1.2/src/cpp/security/accesscontrol/Permissions.cpp:1271))
 -> Function register_local_reader
2023-01-20 03:20:15.303 [PARTICIPANT Error] Problem creating associated Reader -> Function createSubscriber

이번 예시에서 사용한 policy file입니다. - policies/sample.policy.xml topic publisher와 subscriber는 오직 /chatter topic만을 사용할 수 있게 access limit 걸리게 됩니다.

<?xml version="1.0" encoding="UTF-8"?>
<policy version="0.2.0"
  xmlns:xi="http://www.w3.org/2001/XInclude">
  <enclaves>
    <xi:include href="talker_listener.policy.xml"
      xpointer="xpointer(/policy/enclaves/*)"/>
    <xi:include href="add_two_ints.policy.xml"
      xpointer="xpointer(/policy/enclaves/*)"/>
    <xi:include href="minimal_action.policy.xml"
      xpointer="xpointer(/policy/enclaves/*)"/>
    <enclave path="/sample_policy/admin">
      <profiles>
        <profile ns="/" node="admin">
          <xi:include href="common/node.xml"
            xpointer="xpointer(/profile/*)"/>
          <actions call="ALLOW" execute="ALLOW">
            <action>fibonacci</action>
          </actions>
          <services reply="ALLOW" request="ALLOW">
            <service>add_two_ints</service>
          </services>
          <topics publish="ALLOW" subscribe="ALLOW">
            <topic>chatter</topic>
          </topics>
        </profile>
      </profiles>
    </enclave>
  </enclaves>
</policy>
