Lecture7. ROS 2 Topic and Programming

ROS 2 Topic and Programming

강의를 열심히 따라오면서 개념을 잊어버렸을 수 있으므로 Topic에 대해서 간단히 개념 복습을 해보겠습니다.

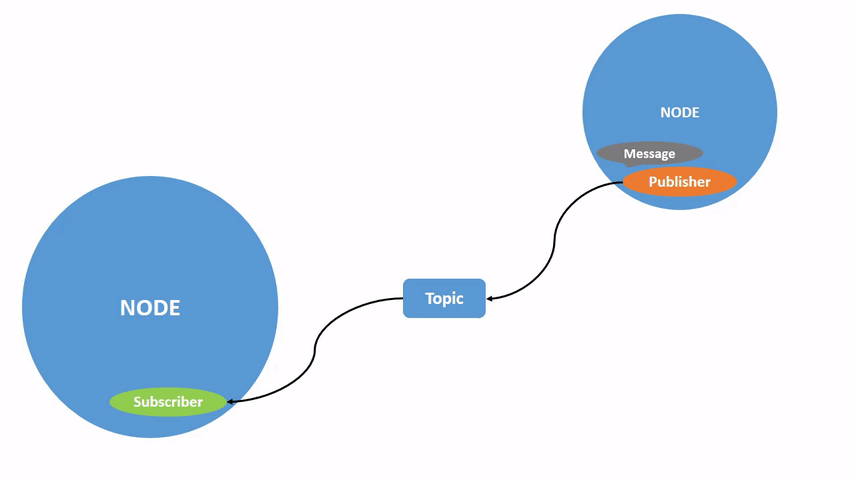

  • Topic은 Node들 사이에 데이터(Message)가 오가는 길(Bus)의 이름이며, 적절한 이름으로 데이터를 송수신하지 않으면 원하는 동작을 수행할 수 없습니다.


image from : docs.ros.org

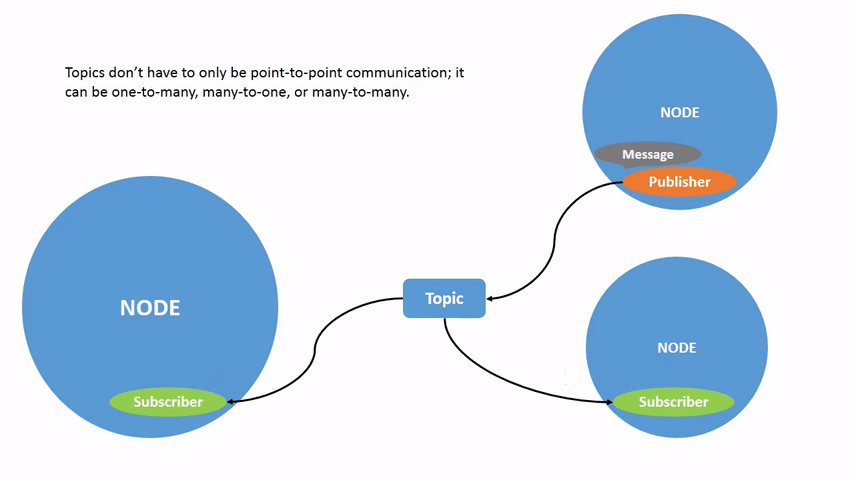

  • Topic의 중요한 특징으로 Topic은 여러 Node들로부터 데이터를 받을 수 있고, 전송 시에도 여러 Node들에게 전송이 가능한 방식입니다.


image from : docs.ros.org

topic을 통해 데이터가 전달되는 과정은 다음과 같습니다.

  1. 데이터를 보내는 주체인 publisher는 데이터를 받는 주체, subscriber를 지정한 뒤, topic을 통해 원하는 정보를 전달합니다. 이것을 topic publish라고 부르지요.
  2. 반대로, 데이터를 받는 주체인 subscriber 입장에선 topic을 통해 데이터를 받게 되며 이것은 topic subscribe라고 불립니다.

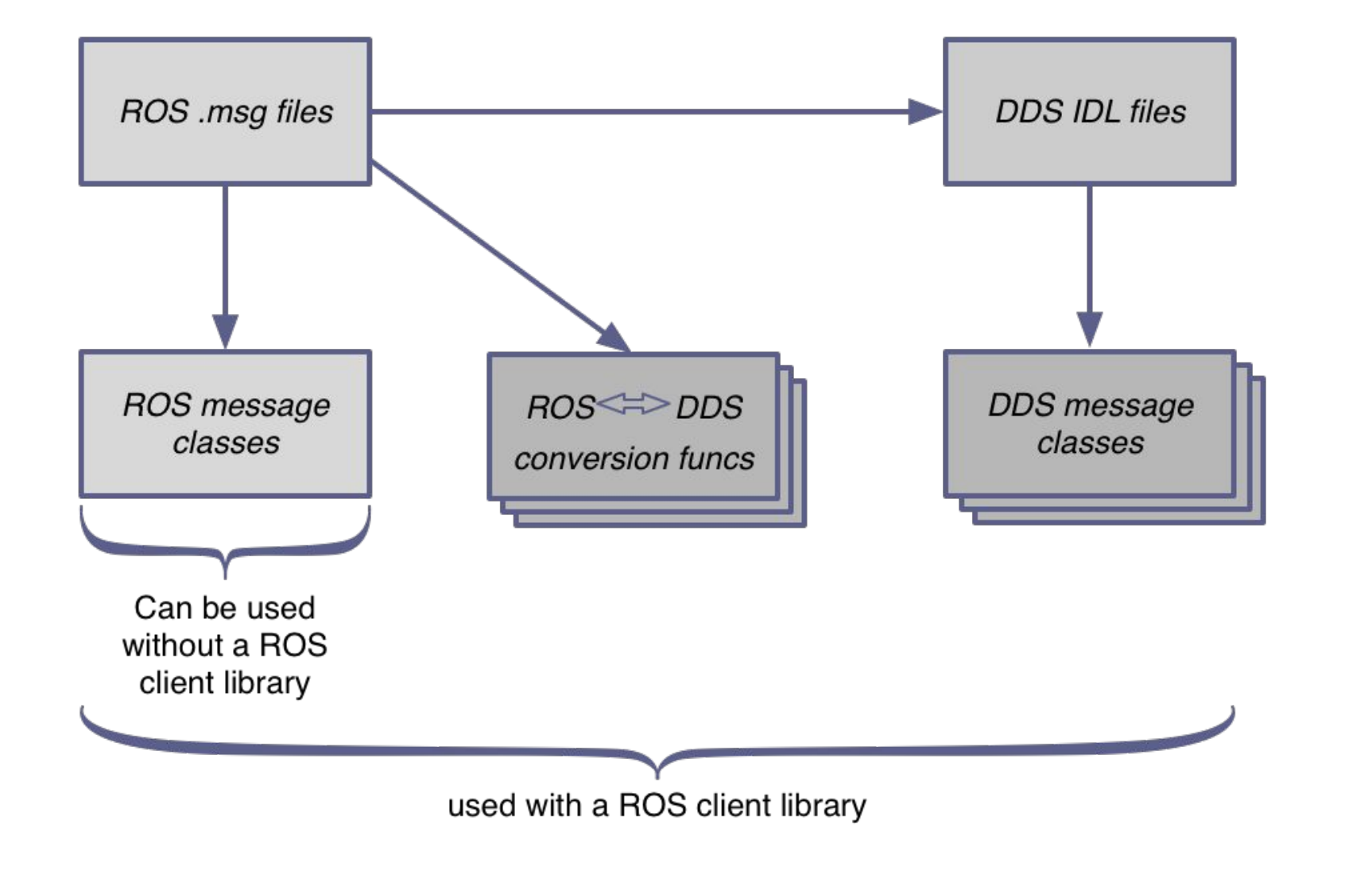

  • Topic을 사용할 시 Publisher, Subscriber 사이에는 특정한 형식을 갖는 데이터, msg가 오갑니다. 원하는 데이터에 적합한 topic msg를 사용하면 더욱 효율적인 로봇 프로그래밍이 가능해집니다.


image from : ethz.ch

  • 특정 message가 어떻게 구성되어 있는지 알고 싶을 때는 다음과 같은 커멘드 라인을 사용합니다.
$ ros2 interface show geometry_msgs/msg/Twist
# This expresses velocity in free space broken into its linear and angular parts.

Vector3  linear
Vector3  angular

SRC Gazebo

이번 ROS 2 강의의 실습들은 Road Balance의 차량형 로봇 SRC를 통해 진행하고자 합니다. 실습을 진행하기 전 Gazebo 환경을 함께 세팅해보겠습니다.

  • src_gazebo 실행 세팅
cd ~/ros2_ws/src/du2023-ros2
./setup_scripts.sh

# Package build
cbp src_controller
source install/local_setup.bash
cbp src_gazebo
source install/local_setup.bash
  • 모든 준비가 완료되었다면 ros2 launch를 통해 이번 실습에 사용될 Gazebo 환경을 실행합니다.
ros2 launch src_gazebo empty_world.launch.py

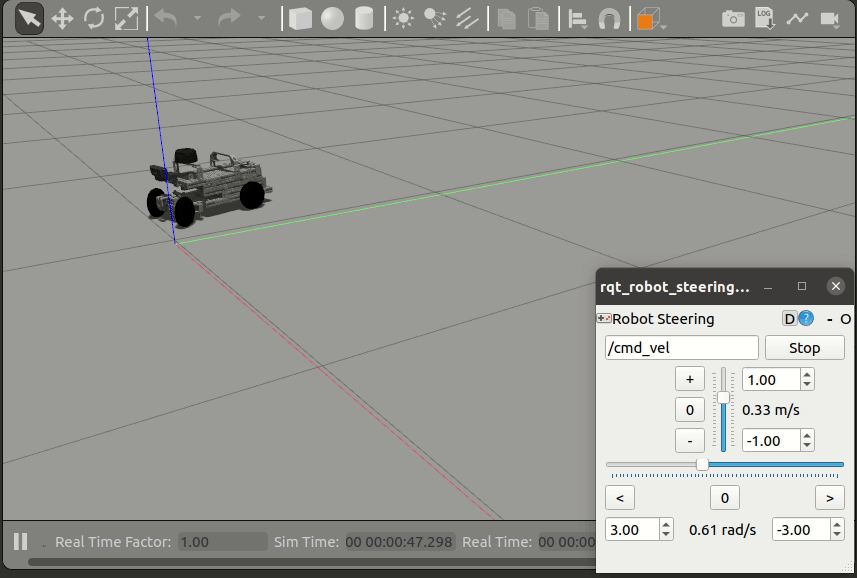

  • 아무것도 없는 Gazebo 환경에 차량형 로봇이 등장할 것입니다. 함께 등장하는 rqt_robot_steering을 통해 로봇을 움직여보세요.


⇒ 현재 /cmd_vel topic을 사용해서 로봇을 조종하고 있는 상황입니다. 지난 시간 학습한 rqt tool들을 사용해서 시스템 분석을 진행해봅시다.

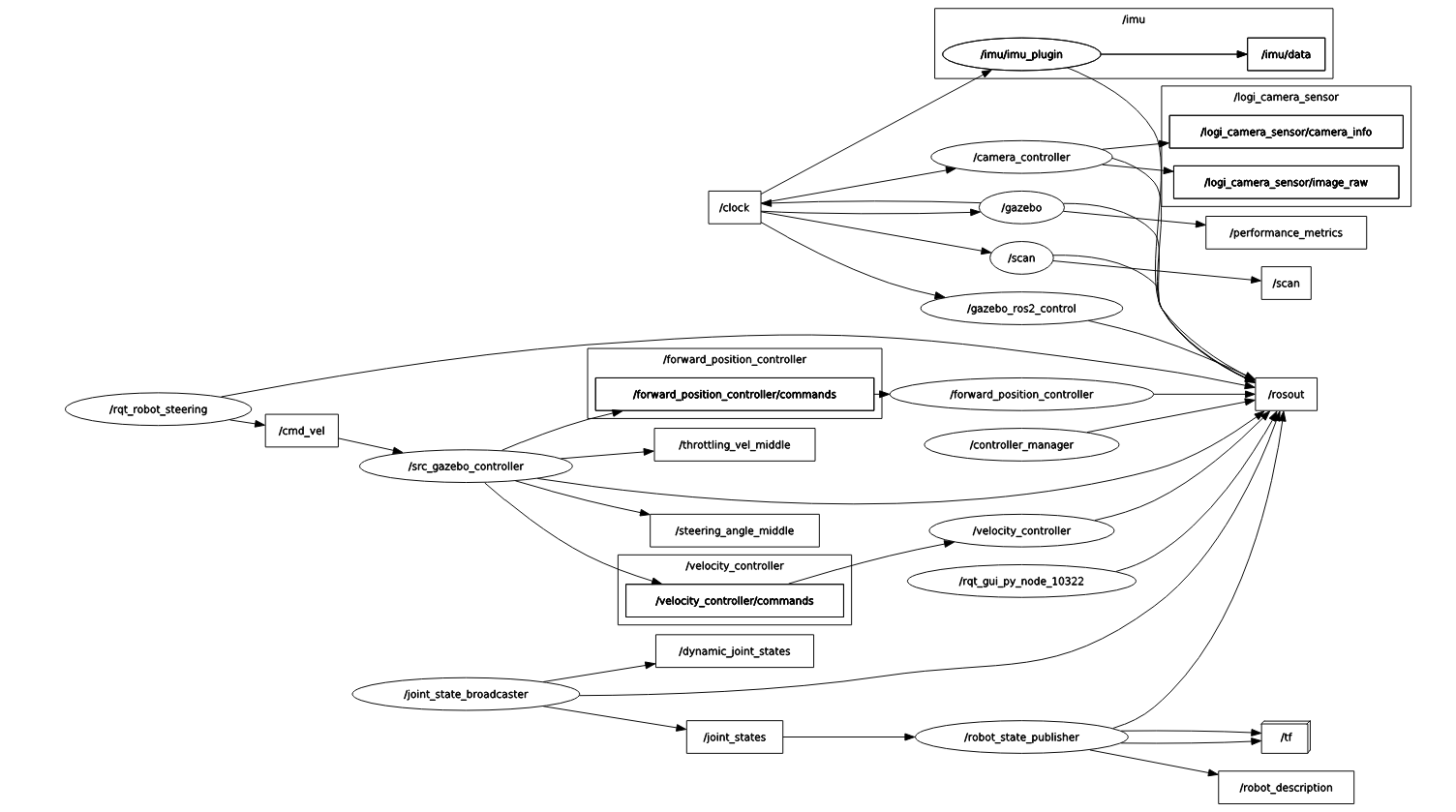

  • rqt_graph를 통해 해당 topic의 publisher / subscriber 확인


  • topic 조회
$ ros2 topic list
/clicked_point
/clock
/cmd_vel
/dynamic_joint_states
/forward_position_controller/commands
/goal_pose
/imu/data
/initialpose
/joint_states
/logi_camera_sensor/camera_info
/logi_camera_sensor/image_raw
/parameter_events
/performance_metrics
/robot_description
/rosout
/scan
/steering_angle_middle
/tf
/tf_static
/throttling_vel_middle
/velocity_controller/commands
  • 특정 topic 정보 확인
$ ros2 topic info /forward_position_controller/commands
Type: std_msgs/msg/Float64MultiArray
Publisher count: 1
Subscription count: 1

⇒ 이렇게 시스템에 대한 분석을 해두면 코딩 전 명확한 목표와 기능을 세울 수 있고, 많은 시간을 단축할 수 있습니다.

ROS 2 Topic 프로그래밍 - python

example 1 - cmd_vel publish

  • 준비된 예시를 우선 실행해봅시다.
# Terminal 1
ros2 launch src_gazebo empty_world.launch.py

# Terminal 2
cd ~/ros2_ws
colcon build --packages-select py_topic_tutorial
source install/local_setup.bash
ros2 run py_topic_tutorial topic_pub_node

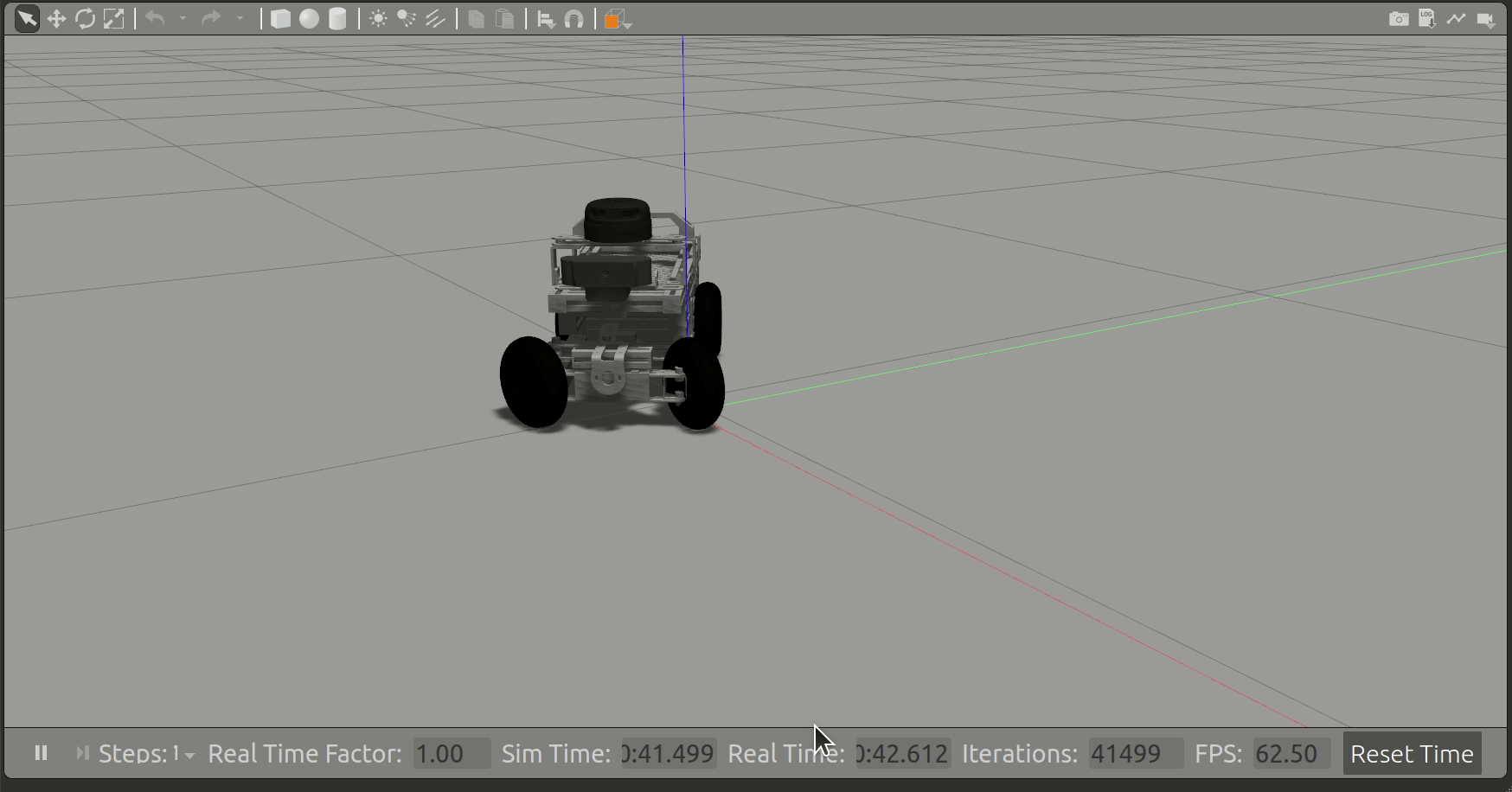

⇒ 로봇이 원을 그리며 움직이기 시작합니다.


코드 분석

  • ROS 2에서 파이썬 프로그래밍을 하기 위해서, rclpy.node.Node를 import 해야 했습니다. 더불어, Topic에 사용되는 msg, Twist를 import하는 부분도 눈여겨봅시다.
import random

from geometry_msgs.msg import Twist
import rclpy
from rclpy.node import Node
  • 핵심이 되는 TwistPubNode 클래스의 생성자부터 살펴보겠습니다.
class TwistPubNode(Node):

    def __init__(self):
        super().__init__('twist_pub_node')

        self.get_logger().info(
            f'TwistPubNode Created at {self.get_clock().now().to_msg().sec}'
        )

        # self.twist_publisher = self.create_publisher(Twist, "twist_topic", 10)
        self.twist_publisher = self.create_publisher(Twist, '/cmd_vel', 10)
  • create_publisher는 topic publisher를 생성하는 함수로 3개의 매개변수를 받으며 각각에 대한 설명은 다음과 같습니다.
Parameters Description
message type Topic 통신에 사용될 msg Type
topic name 사용할 Topic 이름을 지정 (이 이름을 잘못 설정하면 존재하지 않는 topic에 Publish하는 오류 상황이 발생하니 주의합니다.)
queue_size topic 통신 시 대기열의 크기
  • 이어서, timer callback에서 publish가 이루어집니다. 인스턴스화한 publisher에서 publish 함수를 사용하며 매개변수로 message가 전달됩니다.
        ...
        self.create_timer(0.2, self.timer_callback)

    def timer_callback(self):
        """Timer will run this function periodically."""
        msg = Twist()

        # Fill in msg with compatible values
        msg.linear.x = 0.5
        msg.angular.z = 1.0

        self.twist_publisher.publish(msg)

example 2 - scan subscription

  • 이번 예시는 2D 라이다 데이터를 다뤄보고자 합니다. 아래의 커멘드 라인들을 실행해주세요.
# Terminal 1
$ ros2 launch src_gazebo empty_world.launch.py

# Terminal 2
$ ros2 run py_topic_tutorial topic_sub_node
[INFO] [1672494602.141200628] [scan_sub_node]:
msg.ranges[0] : inf
msg.ranges[30] : inf
msg.ranges[60] : 0.7975894212722778
msg.ranges[90] : inf
msg.ranges[119] : inf
...

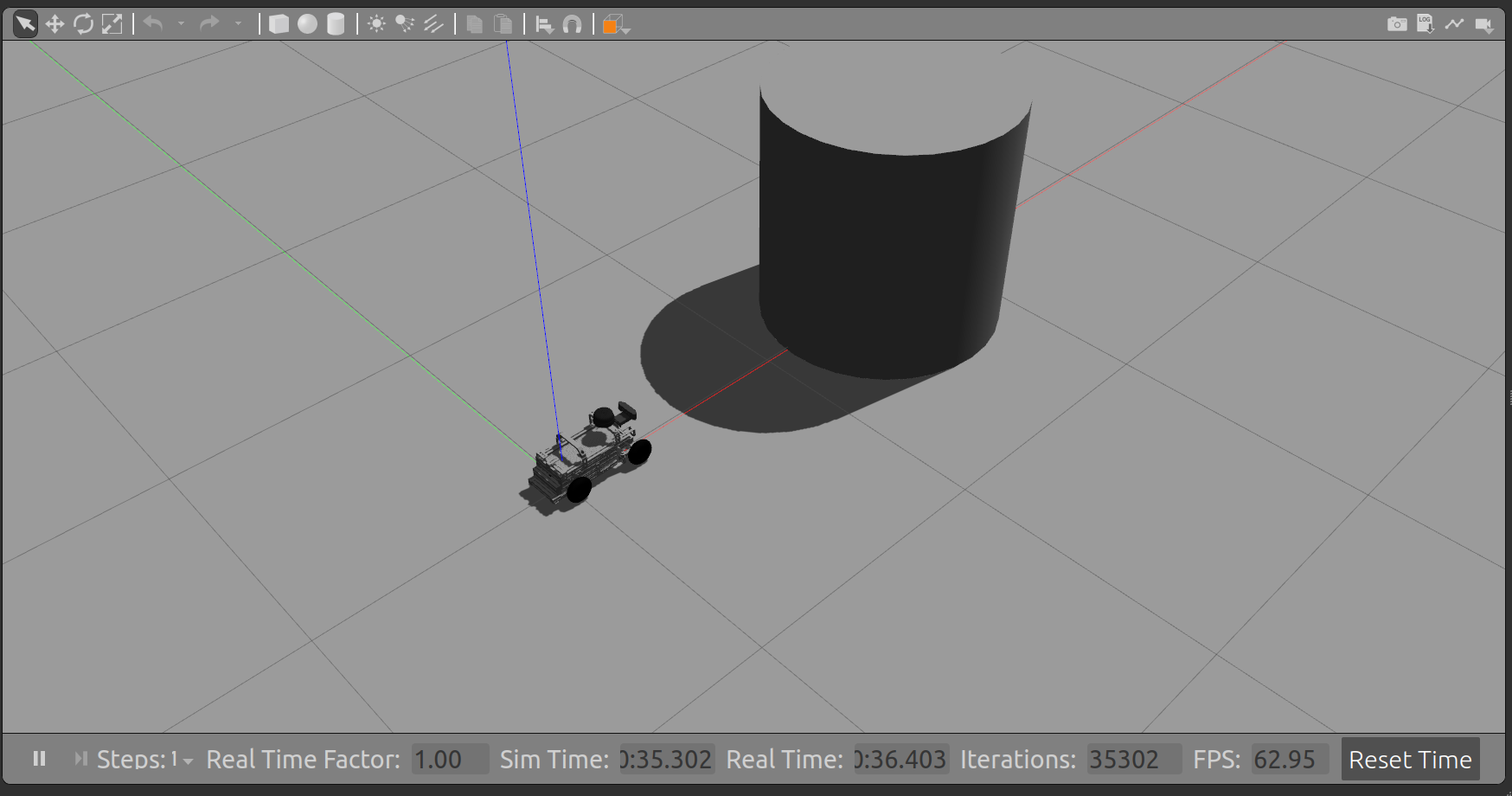

  • 예시를 실행시킨 상황에서 Gazebo 상의 로봇 주변으로 물체를 등장시킨 뒤, topic node를 실행하고 있는 터미널 창의 변화를 살펴봅시다.

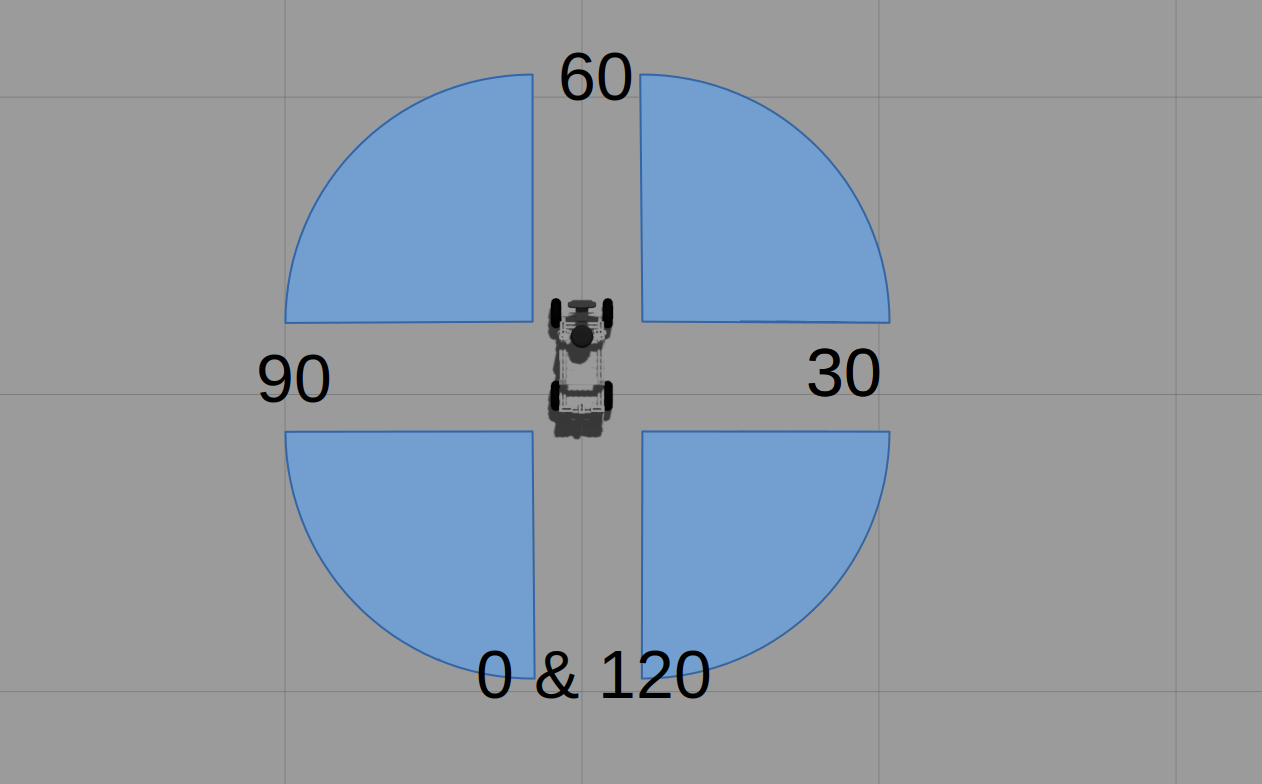

⇒ scan data의 ranges는 사진과 같은 거리 데이터를 담고 있으며, 각 지점에 해당하는 lidar data를 터미널에 표시하는 예시였습니다.


코드 분석

  • 이번 예시는 2D lidar 데이터를 위해 제공되는 sensor_msgs/msg/LaserScan msg를 사용하고 있습니다.
import rclpy
from rclpy.node import Node

from sensor_msgs.msg import LaserScan

⇒ 해당 msg에 대한 정보를 조회하는 방법, 이제는 모두 숙지하셨으리라 믿습니다.

$ ros2 interface show sensor_msgs/msg/LaserScan
  • ScanSubNode 클래스의 생성자에서는 scan topic의 subscriber가 생성됩니다.
class ScanSubNode(Node):

    def __init__(self):

        super().__init__('scan_sub_node')

        queue_size = 10  # Queue Size

        self.pose_subscriber = self.create_subscription(
            LaserScan, 'scan', self.sub_callback, queue_size
        )
  • create_subscription은 4개의 매개변수를 필요로 합니다. 각각의 매개변수를 보면서 왜 이런 값들이 필요할지 생각해보세요.
Parameters Description
Message Type Topic 통신에 사용될 msg Type
topic name 데이터를 Subscribe할 Topic의 이름
subscribe callback 데이터가 전달될 때마다 실행되는 callback 함수. 전달된 데이터를 통해 실행할 작업이 이 함수 안에 구현됨
queue_size create_publisher때와 마찬가지로, 대기열의 크기
  • 더불어, sub_callback의 첫번쨰 매개변수는 항상 topic message data가 됩니다. 대부분의 구현에서는 해당 message에서 원하는 데이터를 추출한 다음, 이후의 처리를 진행합니다.
		def sub_callback(self, msg):
        """Timer will run this function periodically."""
        self.get_logger().info(f' \
            \nmsg.ranges[0] : {msg.ranges[0]} \
            \nmsg.ranges[30] : {msg.ranges[30]} \
            \nmsg.ranges[60] : {msg.ranges[60]} \
            \nmsg.ranges[90] : {msg.ranges[90]} \
            \nmsg.ranges[119] : {msg.ranges[119]} \
        ')

example 3 - parking

  • 이번 예시를 실행하기 전에, empty_world.launch.py를 수정해야 합니다. gazebo_ros server의 실행 시 전달되는 환경 파일을 변경하는 작업입니다.
		# gazebo
    pkg_gazebo_ros = FindPackageShare(package='gazebo_ros').find('gazebo_ros')
    pkg_path = os.path.join(get_package_share_directory('src_gazebo'))
    # world_path = os.path.join(pkg_path, 'worlds', 'empty_world.world')
    world_path = os.path.join(pkg_path, 'worlds', 'wall_world.world')

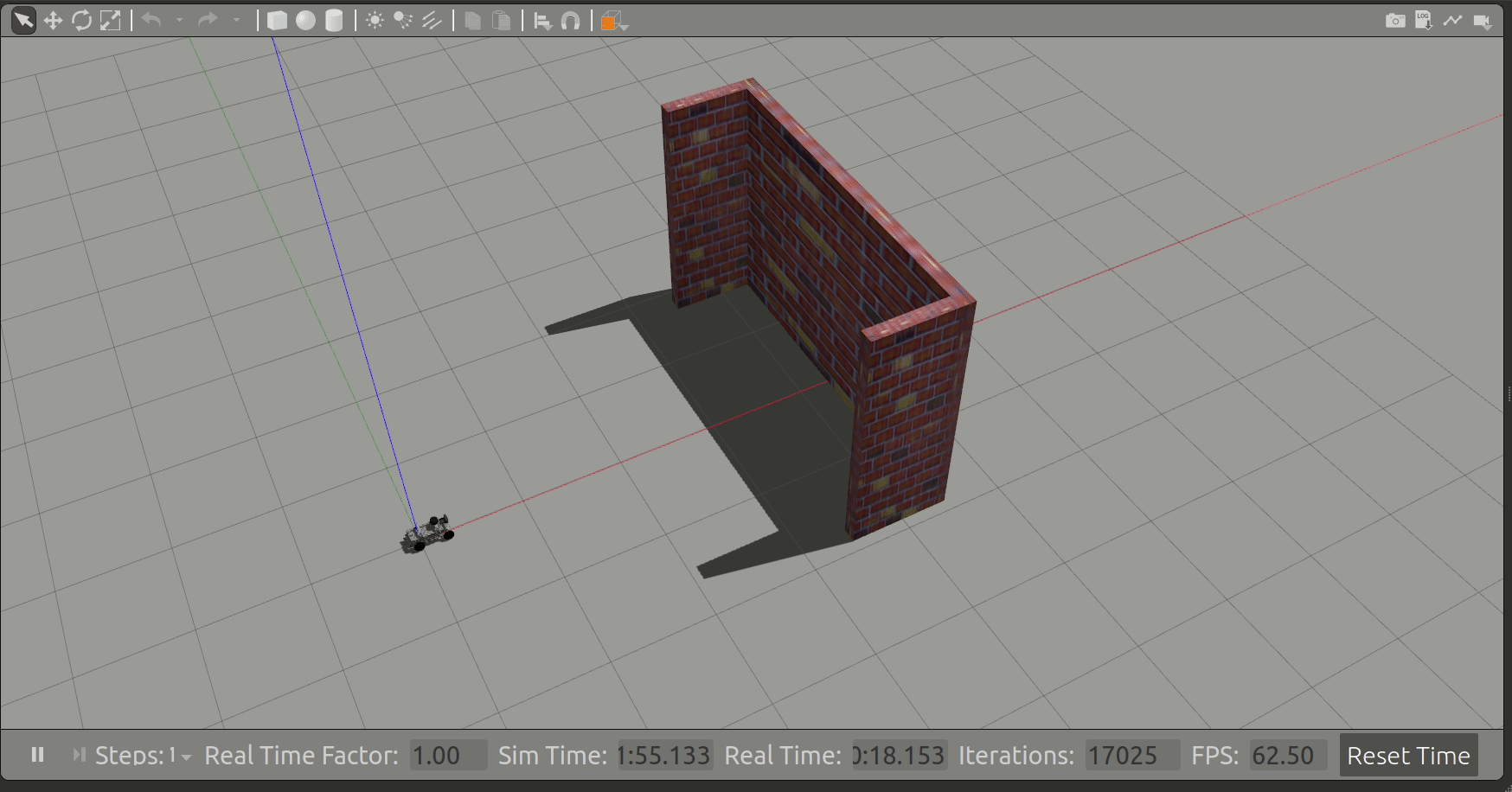

  • 이번 예시는 일정 거리 내 벽이 검출되면 자동으로 로봇을 정지시킵니다.
# Terminal 1
$ ros2 launch src_gazebo empty_world.launch.py

# Terminal 2
$ ros2 run py_topic_tutorial parking_node
...
[INFO] [1672563255.067421128] [parking_node]: Distance from Front Object : 0.6280616521835327
[INFO] [1672563255.173734128] [parking_node]: Distance from Front Object : 0.5546504259109497
[INFO] [1672563255.281276729] [parking_node]: Distance from Front Object : 0.5124648809432983
[INFO] [1672563255.389067729] [parking_node]: ==== Parking Done!!! ====
...


이 기능을 위해 Topic Publish와 Subscribe가 모두 필요합니다.

  1. /cmd_vel topic publish
  2. /scan topic subscribe
  • 따라서, Node의 생성자에서 Publisher와 Subscriber를 모두 생성합니다.
class ParkingNode(Node):

    def __init__(self):

        super().__init__('parking_node')
        queue_size = 10  # Queue Size

        self.twist_publisher = self.create_publisher(Twist, 'cmd_vel', queue_size)
        self.scan_subscriber = self.create_subscription(
            LaserScan, 'scan', self.sub_callback, queue_size
        )
  • sub_callback에서 전방 (msg.ranges[60]) 물체와의 거리를 탐지하고, 이 거리가 0.5m 이하가 될 시 정지 topic을 publish 합니다.
		def sub_callback(self, msg):

        twist_msg = Twist()
        distance_forward = msg.ranges[60]

        if distance_forward > 0.5:
            self.get_logger().info(f'Distance from Front Object : {distance_forward}')
            twist_msg.linear.x = 0.5
            self.twist_publisher.publish(twist_msg)
        else:
            self.get_logger().info('==== Parking Done!!! ====\n')
            twist_msg.linear.x = 0.0
            self.twist_publisher.publish(twist_msg)

ROS 2 Topic Programming - C++

example 1 - cmd_vel publish

  • 준비된 예시들을 빌드 해봅시다.
cbp cpp_topic_tutorial
source install/local_setup.bash

# Terminal 1
ros2 launch src_gazebo empty_world.launch.py

# Terminal 2
ros2 run cpp_topic_tutorial cpp_topic_pub_node

⇒ 구현 자체는 동일합니다. 로봇이 원을 그리며 움직이기 시작합니다.

코드 분석

  • 로봇을 움직이기 위해서 geometry_msgs/msg/Twist 형식의 topic message type을 사용해야 함을 배운 바 있습니다. 이를 위해서 다음과 같이, 헤더를 include 하면 됩니다.
#include "geometry_msgs/msg/twist.hpp"
#include "rclcpp/rclcpp.hpp"

단, 파이썬과 달리 c++ 헤더는 snake_case를 취하며, 코드 사용 시 CamelCase를 사용함에 주의합니다.

Implementation
Python from geometry_msgs.msg import Twist
Cpp #include “geometry_msgs/msg/twist.hpp”
  • publisher는 create_publisher 함수를 통해 생성할 수 있습니다.
Implementation
rclcpp::Publisher template을 통해 message type을 적습니다.
topic_name publish할 topic의 이름
queue size 일전과 동일
rclcpp::Publisher<geometry_msgs::msg::Twist>::SharedPtr twist_publisher;
...
twist_publisher = this->create_publisher<geometry_msgs::msg::Twist>("turtle1/cmd_vel", 10);

geometry_msgs::msg::Twist와 같이 타입이 길기 때문에 using을 사용하여 축약하곤 합니다.

example 2 - scan subscription

  • 로봇 내 장착된 2D Lidar data를 적절히 표시하는 예시였습니다.
# Terminal 1
$ ros2 launch src_gazebo empty_world.launch.py

# Terminal 2
$ ros2 run cpp_topic_tutorial cpp_topic_sub_node
[INFO] [1672494602.141200628] [scan_sub_node]:
msg.ranges[0] : inf
msg.ranges[30] : inf
msg.ranges[60] : 0.7975894212722778
msg.ranges[90] : inf
msg.ranges[119] : inf
...


코드 분석

  • subscriber는 create_subscription 함수를 통해 생성할 수 있습니다.
Implementation
rclcpp::Subscription<> template을 통해 message type을 적습니다.
topic_name subscribe할 topic의 이름
queue size 일전과 동일
callback std::bind를 통해 callback 함수를 전달합니다.
  • 예시에서는 callback 함수의 매개변수가 1개이기에 std::placeholders::_1이 사용되었습니다.
LaserSubNode() : Node("laser_sub_node")
{
  laser_subscriber = this->create_subscription<LaserScan>(
    "scan", 10,
    std::bind(&LaserSubNode::sub_callback, this, std::placeholders::_1)
  );
}
  • callback 함수의 첫번째 매개변수인 데이터는 SharedPtr 타입이 사용된다는 것에 주의하며, 때문에 레퍼런스를 사용할 수 없습니다. (자주 있는 실수이므로 오류 상황도 함께 살펴보겠습니다.)
void sub_callback(const LaserScan::SharedPtr msg){
  RCLCPP_INFO(this->get_logger(), "msg.ranges[0]: '%f'", msg->ranges[0]);
  RCLCPP_INFO(this->get_logger(), "msg.ranges[30]: '%f'", msg->ranges[30]);
  RCLCPP_INFO(this->get_logger(), "msg.ranges[60]: '%f'", msg->ranges[60]);
  RCLCPP_INFO(this->get_logger(), "msg.ranges[90]: '%f'", msg->ranges[90]);
  RCLCPP_INFO(this->get_logger(), "msg.ranges[119]: '%f'\n", msg->ranges[119]);
}
  • SharedPtr은 rclcpp 내부적으로 정의되어 있는 스마트 포인터입니다. 현 상황에서 레퍼런스를 사용하기 위해서는 ConstSharedPtr을 사용하면 됩니다.
void sub_callback(const LaserScan::ConstSharedPtr &msg){
  RCLCPP_INFO(this->get_logger(), "msg.ranges[0]: '%f'", msg->ranges[0]);
  RCLCPP_INFO(this->get_logger(), "msg.ranges[30]: '%f'", msg->ranges[30]);
  RCLCPP_INFO(this->get_logger(), "msg.ranges[60]: '%f'", msg->ranges[60]);
  RCLCPP_INFO(this->get_logger(), "msg.ranges[90]: '%f'", msg->ranges[90]);
  RCLCPP_INFO(this->get_logger(), "msg.ranges[119]: '%f'\n", msg->ranges[119]);
}

example 3 - parking

  • 일정 거리 내 벽이 검출되면 자동으로 로봇이 정지하는 예시였습니다.
# Terminal 1
$ ros2 launch src_gazebo empty_world.launch.py

# Terminal 2
$ ros2 run cpp_topic_tutorial cpp_parking_node
...
[INFO] [1672563255.067421128] [parking_node]: Distance from Front Object : 0.6280616521835327
[INFO] [1672563255.173734128] [parking_node]: Distance from Front Object : 0.5546504259109497
[INFO] [1672563255.281276729] [parking_node]: Distance from Front Object : 0.5124648809432983
[INFO] [1672563255.389067729] [parking_node]: ==== Parking Done!!! ====
...


  • 이 기능을 위해 Topic Publish와 Subscribe가 모두 필요합니다. 따라서, Node의 생성자에서 Publisher와 Subscriber를 모두 생성합니다.
public:
  ParkingNode() : Node("laser_sub_node")
  {
    twist_publisher = this->create_publisher<Twist>("cmd_vel", 10);

    laser_subscriber = this->create_subscription<LaserScan>(
      "scan", 10,
      std::bind(&ParkingNode::sub_callback, this, std::placeholders::_1)
    );
  }
  • sub_callback에서 전방 (msg.ranges[60]) 물체와의 거리를 탐지하고, 이 거리가 0.5m 이하가 될 시 정지 topic을 publish 합니다.
void sub_callback(const LaserScan::SharedPtr msg){

    auto distance_forward = msg->ranges[60];

    if(distance_forward > 0.5){
      auto msg = Twist();
      msg.linear.x = 0.5;
      twist_publisher->publish(msg);
    }else{
      auto msg = Twist();
      msg.linear.x = 0.0;
      twist_publisher->publish(msg);
    }
  }
  • rclcpp의 경우 CMakeLists.txt를 수정하여 node를 컴파일해야 했습니다. 이번 예시에서도 마찬가지 작업이 필요하며, 특히 코드에서 include 하였던 sensor_msgs geometry_msgs를 바인딩 하는 점에 유의하세요.
# find_package를 통해 종속성들을 추가합니다.
find_package(rclcpp REQUIRED)
find_package(geometry_msgs REQUIRED)
find_package(sensor_msgs REQUIRED)
...

add_executable(cpp_topic_pub_node src/cpp_topic_pub_node.cpp)
ament_target_dependencies(cpp_topic_pub_node rclcpp geometry_msgs)

add_executable(cpp_topic_sub_node src/cpp_topic_sub_node.cpp)
ament_target_dependencies(cpp_topic_sub_node rclcpp sensor_msgs)

add_executable(cpp_parking_node src/cpp_parking_node.cpp)
ament_target_dependencies(cpp_parking_node rclcpp sensor_msgs geometry_msgs)

Custom Interface Generation

Topic의 msg, Service의 srv, Action의 action… 각각 통신 메커니즘마다. 사용하는 데이터 타입은 이제 익숙해지셨으리라 생각합니다. 그리고 ROS 2 에서는 자주 사용되는 데이터 타입들을 제공하고 있습니다.

  • 몇가지를 함께 조회해 봅시다.
ros2 interface show sensor_msgs/msg/PointCloud2
ros2 interface show geometry_msgs/msg/Quaternion
ros2 interface show nav_msgs/srv/GetPlan

이렇게 미리 제공되는 데이터 타입들은 common interfaces라는 이름으로 제공되고 있습니다.

⇒ https://github.com/ros2/common_interfaces

  • 그런데, 만약 나만의 새로운 데이터 타입을 만들고 싶다면 어떻게 해야 할까요? ROS 2에서는 custom interface의 생성을 제공하고 있습니다. 함께 실습해봅시다.

ROS 2에서 custom interface를 만들기 위해서는 C++ Package에서 작업이 이루어져야 합니다. C++ package는 build type ament_cmake를 사용하는 package였습니다.

$ ros2 pkg create --build-type ament_cmake <package-name>
$ ros2 pkg create --build-type ament_cmake custom_interfaces

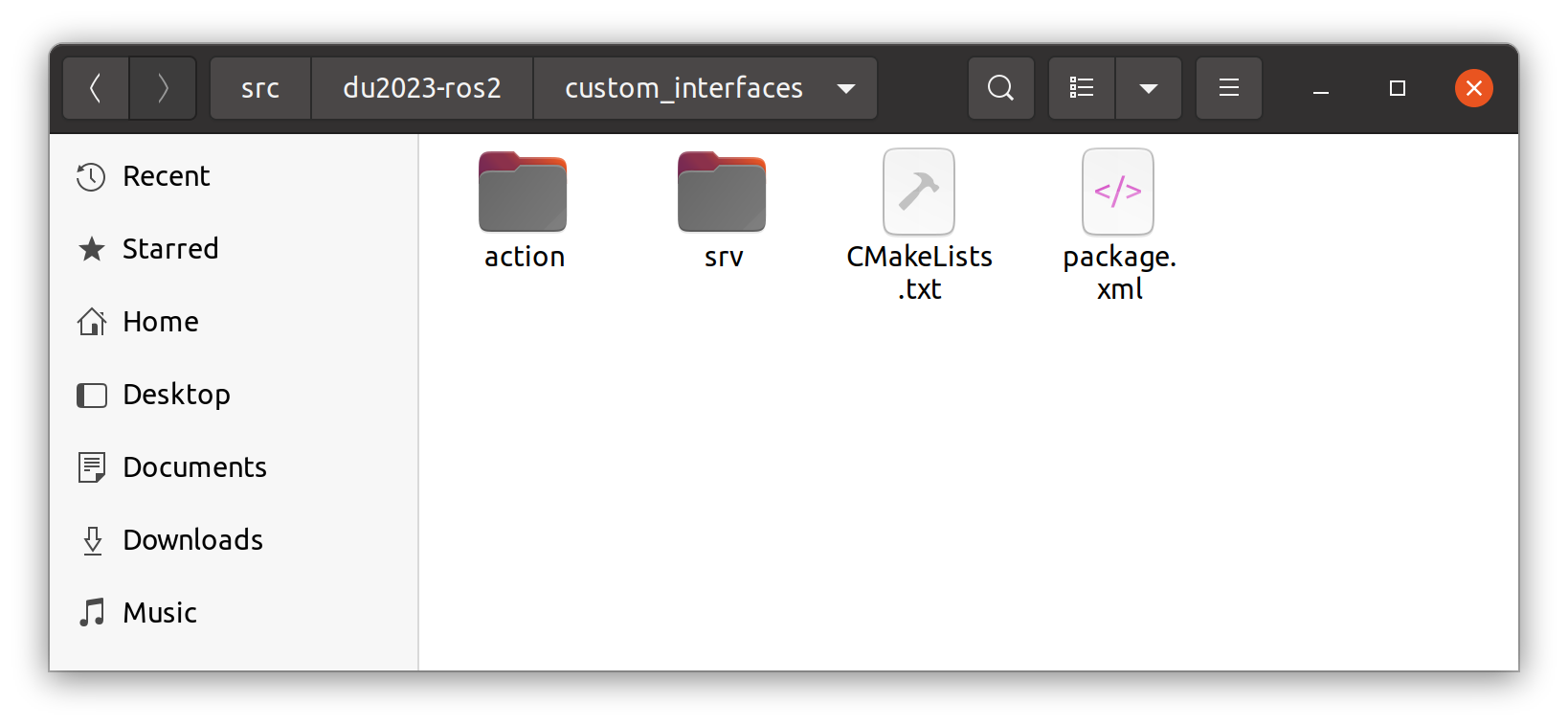

  • 해당 패키지 내 action, msg, srv 라는 폴더를 만들고 해당 폴더 안에 나만의 인터페이스를 작성합니다.


  • example - MyFirstMsg.msg
string name
float32 height
float32 weight
uint8 age
  • example - TurningControl.srv
uint32 time_duration
float64 angular_vel_z
float64 linear_vel_x
---
bool success
  • example - Parking.action
#goal definition
bool start_flag
---
#result definition
string message
---
#feedback definition
float32 distance
  • custom interface 내부에는 primitive type / pre-defined type이 존재 가능합니다.

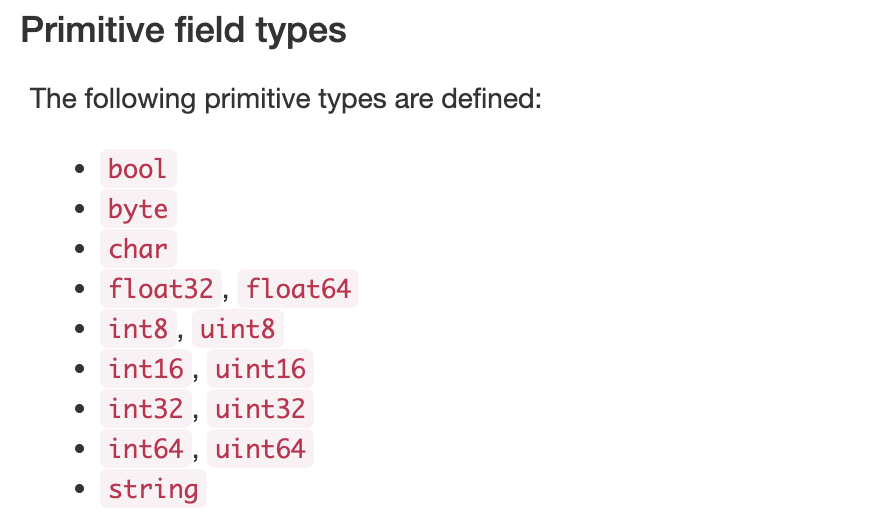

⇒ primitive type은 아래의 그림을 참고하시고

⇒ pre-defined type은 해당 ROS 2 시스템에서 이미 정의된 (std_msgs, std_srvs, etc…)가 가능합니다.


image from : https://design.ros2.org/articles/interface_definition.html

⇒ 이제 해당 interface를 rclpy, rclcpp에서 사용 가능하도록 해봅시다.

  • CMakeLists.txt 수정
rosidl_generate_interfaces(${PROJECT_NAME}
  "action/DataGen.action"
  "action/Parking.action"
  "srv/CircleTurtle.srv"
  "srv/TurtleJail.srv"
)
  • package.xml 수정
<build_depend>rosidl_default_generators</build_depend>
<exec_depend>rosidl_default_runtime</exec_depend>
<member_of_group>rosidl_interface_packages</member_of_group>
  • 패키지 빌드와 소싱
$ colcon build --packages-select custom_interfaces
Starting >>> custom_interfaces
Finished <<< custom_interfaces [0.62s]

Summary: 1 package finished [0.84s]

$ source install/local_setup.bash
  • 이제 ROS 2에서 해당 인터페이스를 사용할 수 있습니다 (단, 현재 custom_interfaces 패키지는 ros2_ws에 존재하기 때문에 해당 workspace를 소싱한 터미널에서만 조회가 가능합니다. )
$ ros2 interface show custom_interfaces/srv/TurtleJail
float32 width
float32 height
---
bool success

⇒ 그럼, custom interface의 실제 사용은 어떻게 할까요? 방금 생성한 custom_interfaces/srv/TurtleJail를예시로 살펴보겠습니다.

  • rclpy
from custom_interfaces.srv import TurtleJail
  • rclcpp
#include "custom_interfaces/srv/turtle_jail.hpp"

using TurtleJail = custom_interfaces::srv::TurtleJail;
  • python을 사용하는 패키지에서 별도 작업 없이 사용 가능하지만 C++ 패키지는 코딩 시 CMakeLists.txt의 수정이 필요합니다.
find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(<custom-interface-pkg> REQUIRED)                         # CHANGE

add_executable(talker src/publisher_member_function.cpp)
ament_target_dependencies(talker rclcpp <custom-interface-pkg>)         # CHANGE

install(TARGETS
  talker
  DESTINATION lib/${PROJECT_NAME})

ament_package()

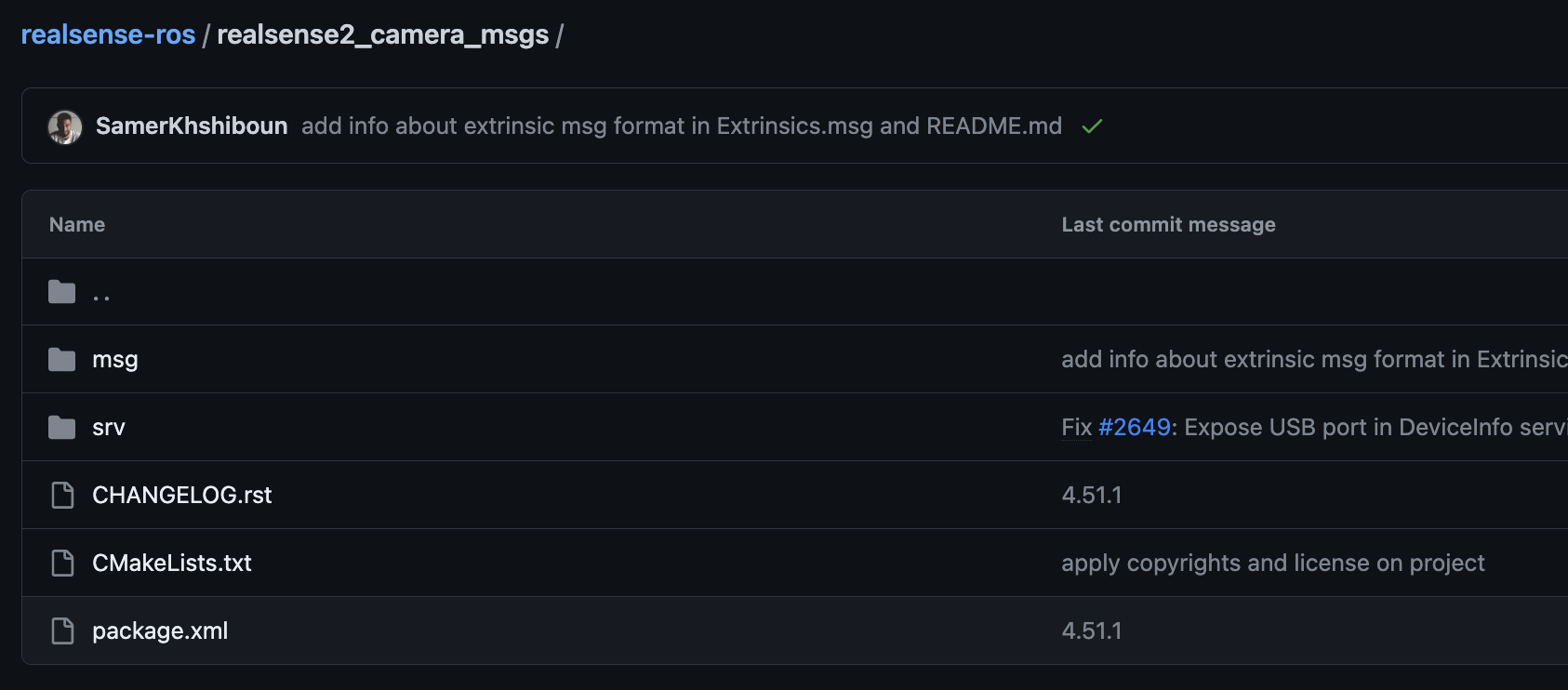

실제 ROS 2 호환 카메라 패키들을 보아도 필요에 따라 custom interface들을 선언한 모습을 확인 가능합니다.

  • realsense_ros
